同一个分子里，铜和铋最近的距离是5.61 Å。已知分子铜碘铋酸盐中，这个距离在3.18-3.82 Å之间。隔得这么远，电子通常很难相互作用。但这个化合物的光学带隙只有1.82 eV，与铜铋距离近得多的同类处在同一档。

德国马尔堡大学 Johanna Heine 教授团队联合吉森大学与卡尔斯鲁厄理工学院，在《Chemistry of Materials》报道了化合物 (Hpiz)₄BiCu₄I₁₁·2MeCN（Hpiz⁺为质子化哌嗪阳离子）。它的Cu/Bi比例为4:1，是迄今报道的铜含量最高的分子碘铋酸盐；光学带隙1.82 eV（681 nm），并在735 nm给出宽谱红光发射。论文同时报道了纯铜的(H₂piz)CuI₃与纯铋的(H₂piz)Bi₂I₈作为对照。

三个化合物共用一个哌嗪，金属是唯一变量

这类材料延续的是“all-in-one”设计思路：让带正电的有机配体直接配位到Cu⁺上，整个分子自身电荷平衡，不再拆分成独立的阴阳离子。这类电荷中性分子更容易加工成墨水，也更接近生物体系的应用条件。

对照设计是全文骨架：化合物 1（Cu+Bi）、2（纯 Cu）、3（纯 Bi）共用同一种哌嗪基团，金属组成是唯一变量。带隙的差距一目了然：纯铜的2为 3.98 eV，混入铋的1降到1.82 eV，论文将约2 eV的降幅归因于铋的引入；而纯铋的3为 1.98 eV，反而高于1。三个数字放在一起指向同一件事：1的低带隙不是“铋越多越低”，而是Cu与Bi电子结构匹配的结果。

结构上，1由环状[(Hpiz)₄Cu₄I₆]²⁺单元经一条 Bi-I 键连接方锥形[BiI₅]²⁻构成，铋的配位球接近八面体。这个分子组合此前从未被整体观察到。

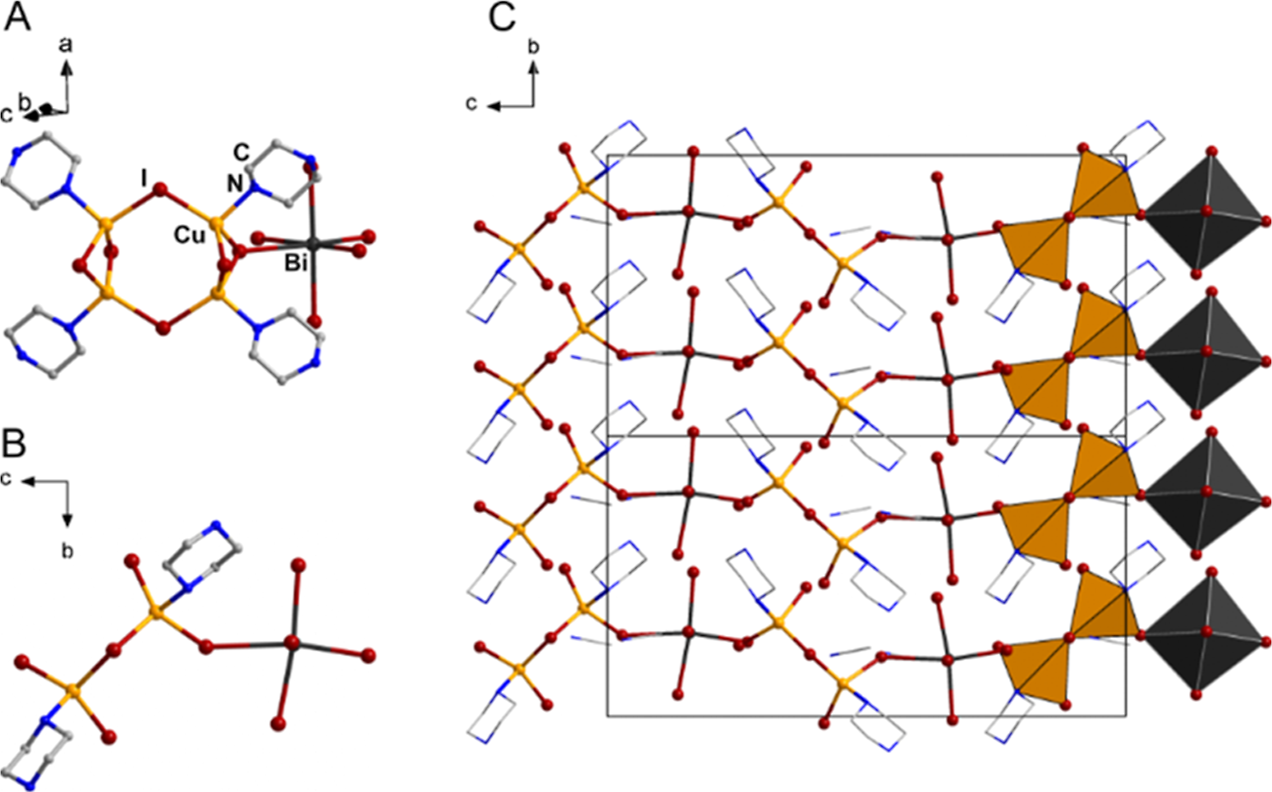

化合物1的分子结构（A、B）与晶胞堆积（C）：环状铜碘单元经Bi-I键连接[BiI₅]方锥，乙腈分子填在空腔中

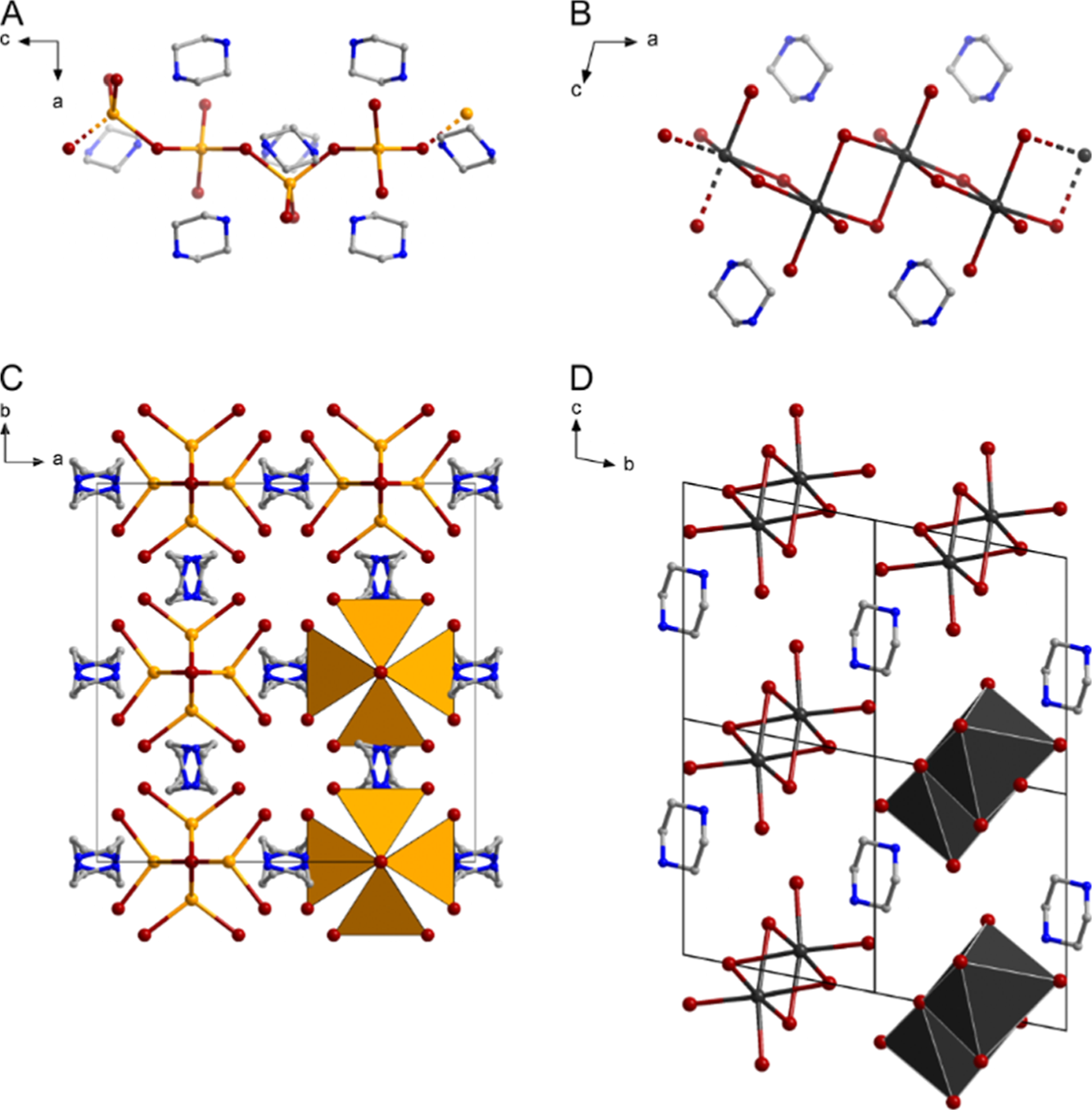

化合物2（A、C）与3（B、D）的链状阴离子：角共享{CuI₄}四面体对边共享{BiI₆}八面体，构型差异对应带隙差异

STOE STADIVARI单晶XRD

100 K单晶数据支撑原子级结构归属

1.82 eV只是现象，要回答“为什么”，得先把结构定准。三个化合物的单晶X射线衍射（SCXRD）全部在一台 STOE STADIVARI 衍射仪上完成：微焦斑Cu Kα光源、Dectris Pilatus 300 K探测器、100 K低温。三个晶体结构已存入剑桥结构数据库（CCDC 2420523-2420525）。

这组数据给出全部关键长度：1 中 Cu-N 键 2.10-2.12 Å，Cu-I 键 2.59-2.72 Å；端基Bi-I键2.93-3.15 Å，落在常见区间；桥连Bi-I键则长到3.38 Å，比端基长0.2 Å以上，仍小于Bi与I的范德华半径之和——这条桥还在，但已属弱相互作用。

Bi···Cu 最近距离5.61 Å同样由这组数据量出。对照两个已知化合物的3.18 Å与 3.82 Å，论文由此提出：分子铜碘铋酸盐的电子相互作用与构筑单元的缩合程度并不简单相关。这个判断的前提，是一个量准了的5.61 Å。

还有一层常被忽略：论文的量化计算明确写明“针对 X 射线结构”进行——没有单晶数据，机理计算连初始模型都没有。

STOE STADI MP粉末XRD

粉晶物相确认，排除多晶副产物干扰

单晶解析给出了“分子长什么样”，粉晶衍射则回答“体相是不是同一种东西”。三个化合物的粉末衍射图全部在 STOE STADI MP 衍射仪上记录：Cu Kα1 辐射（λ=1.54056 Å）、室温、透射模式。三张图都与对应的单晶物相一致，且未检出主要晶态副产物。三对“单晶-粉末”全部对上，后续所有“结构-性能”讨论才有资格建立在整批样品上。

电荷从铜出发，经碘桥，落在铋上

光学数据回答“是什么”，计算回答“为什么”。4 K下，1的Tauc分析给出直接带隙1.82 eV，300 K降至1.80 eV；光致发光（PL）中心在1.69 eV（735 nm），半高宽0.2 eV（90 nm），Stokes位移仅0.11 eV。

两个对照把1的位置衬了出来：2的发光强度约为1的一万倍，Stokes位移高达 1.57 eV，对应自陷激子机制；3的Stokes位移只有0.03 eV，但谱带带低能尾，提示缺陷态参与发光。1的0.11 eV落在两种机制之间，宽谱红光与低Stokes位移并存。

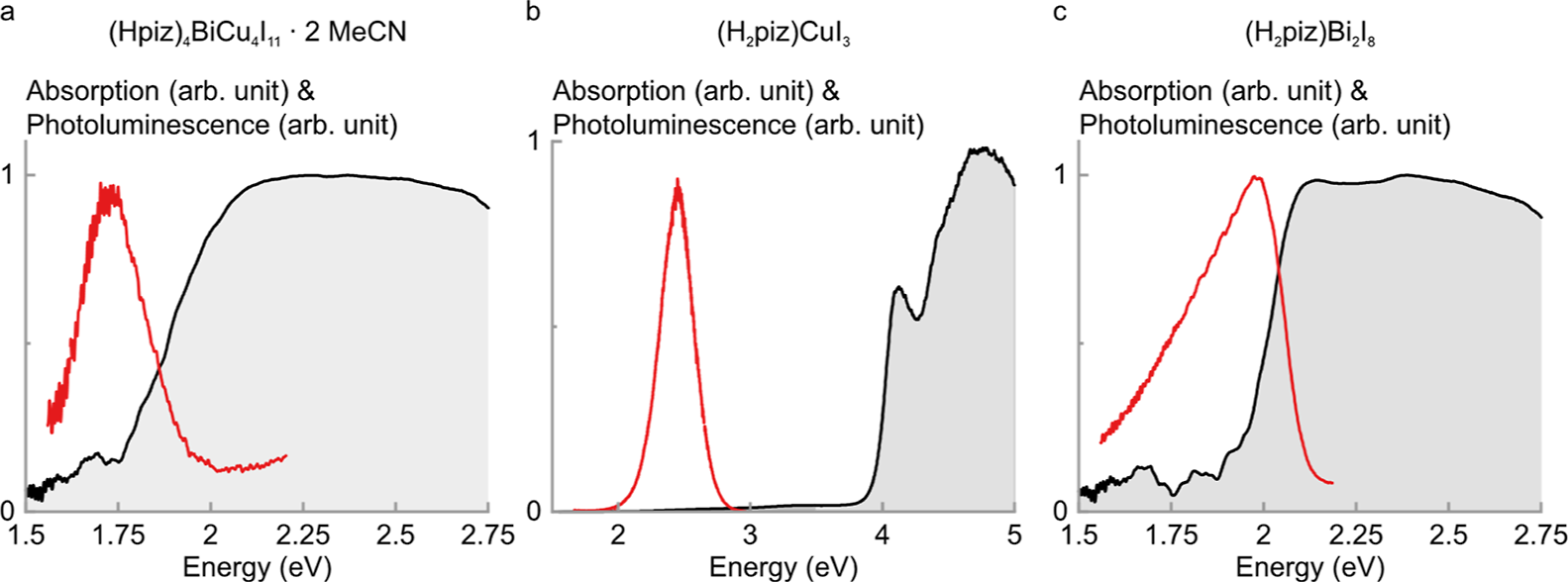

化合物1-3的吸收（黑线）与发光（红线）：只有1的发光落在红光区并保持较窄的Stokes位移

含时密度泛函理论（TDDFT）计算给出路径：最低激发对应电子从Cu 3d轨道经碘向BiI₆单元的Bi(p)-I(p)反键轨道转移。考虑自旋轨道耦合（SOC）后算得2.1 eV，与实验的1.8 eV基本对上；不考虑则为2.9 eV。重原子铋的自旋轨道耦合，正是把带隙压到1.8 eV的主要原因。

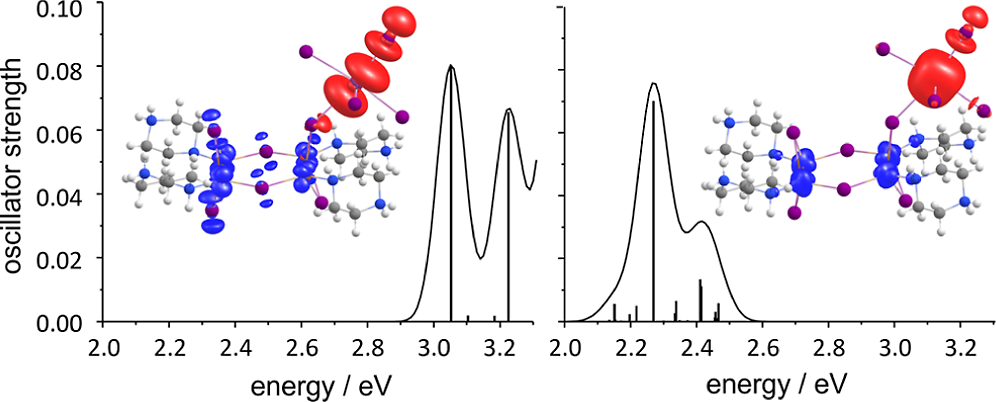

TDDFT 模拟：不含SOC（左）激发能偏高至2.9 eV，含SOC（右）降至2.1 eV，接近实验值

需要说明的是，化合物1在145 °C即开始失去晶格中的乙腈溶剂（失重3.6%，与理论溶剂含量3.58%吻合），含溶剂的晶格是这类材料走向器件要过的第一道坎。

从“单晶定结构—粉末验物相—光学测性能”，结构事实贯穿整条证据链，是让新材料"看得见、说得清"的第一环。STOE与精微高博的联合，正在把德系精工的表征能力带到更多中国实验室的日常实验里。

随着STOE正式融入精微高博的产品体系，从单晶解析到粉晶校验的完整XRD工作流，正在为多金属卤化物、钙钛矿衍生体系和更广泛的功能材料研究提供连贯的结构表征支撑。

关于STOE STADIVARI单晶XRD

STOE STADIVARI设计理念旨在实现广泛的应用范围，既可立式安装也可卧式安装。它适用于单晶衍射同时也可采集粉末衍射数据，其开放式欧拉环支架为高压腔体、高低温装置及其他附件提供了充足的空间。在双光束配置中，可实现多种X射线源组合：双密封管，一支密封管搭配一套微聚焦BDS，或两套微聚焦BDS。

扫码下载STOE STADIVARI单晶XRD相关信息

关于STOE STADI MP粉末XRD

STOE STADI MP一台测角仪可切换透射/德拜-谢乐、微区与布拉格-布伦塔诺三种几何，换几何无需重新准直；Johann型单色器为各几何提供纯Co/Cu/Mo/Ag的 Kα1辐射。透射几何下样品受照体积在全2θ范围恒定，强度无需数学校正，择优取向影响小，适合微量、强吸收与空气敏感样品。

扫码下载STOE STADI MP粉末XRD相关信息
